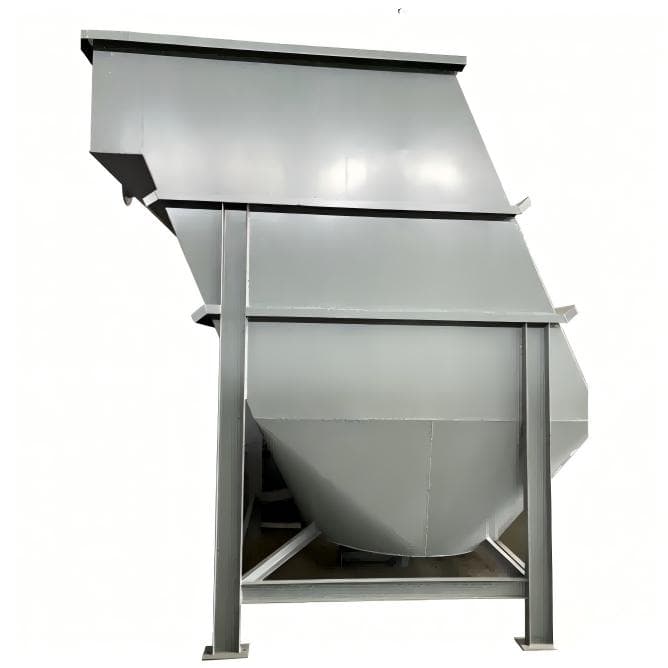

Clarificador de láminas EET es un sistema de sedimentación compacto y de alta eficiencia diseñado para separar sólidos suspendidos utilizando tecnología de placas inclinadas.
Reduce significativamente el espacio ocupado al tiempo que mejora la eficiencia de clarificación en comparación con los sedimentadores por gravedad convencionales.

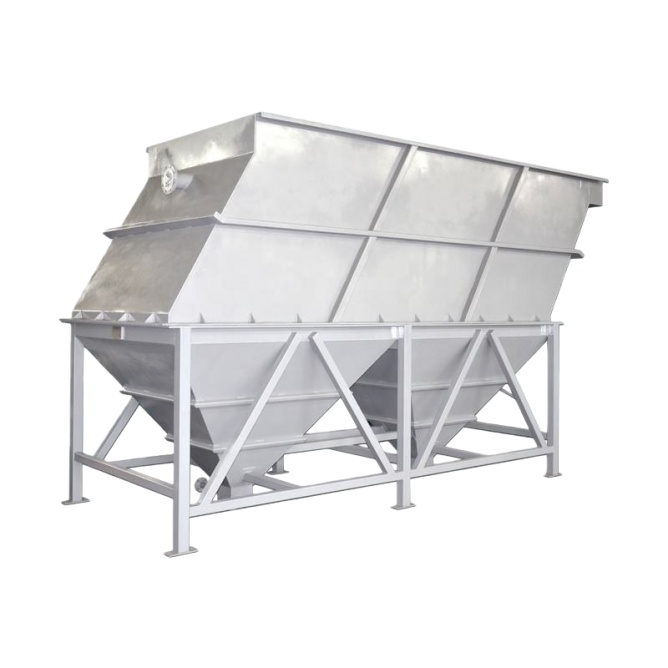

Clarificador de láminas EET: sistema de clarificación de placas inclinadas de alta eficiencia

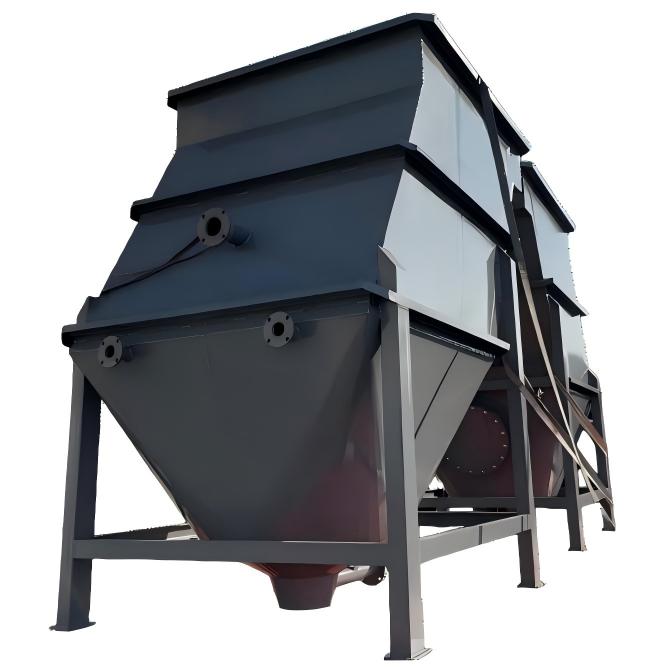

El clarificador de láminas EET consta de múltiples placas inclinadas dispuestas en paralelo para aumentar el área de sedimentación efectiva dentro de un tanque compacto.
Acelera la sedimentación de partículas y la recolección de lodos, lo que lo hace adecuado para el tratamiento de aguas residuales industriales donde el espacio, la eficiencia y la estabilidad son fundamentales.
Características principales
Colocación del sistema
• Se instala después de la coagulación/floculación para una rápida separación sólido-líquido.
• Se utiliza como un reemplazo compacto para los tanques de sedimentación tradicionales.
• Se aplica antes de la filtración de medios, membranas UF/RO o pulido DAF cuando se requiere un SS más bajo
• A menudo se integra con el espesamiento/deshidratación de lodos aguas abajo.
Aplicaciones típicas
• Clarificación primaria o secundaria de aguas residuales municipales
• Clarificación de efluentes industriales (textiles, alimentos y bebidas, galvanoplastia, etc.)
• Eliminación de sólidos de aguas pluviales y escorrentías
• Clarificación de aguas subterráneas y superficiales
• Pretratamiento para sistemas de filtración por membrana

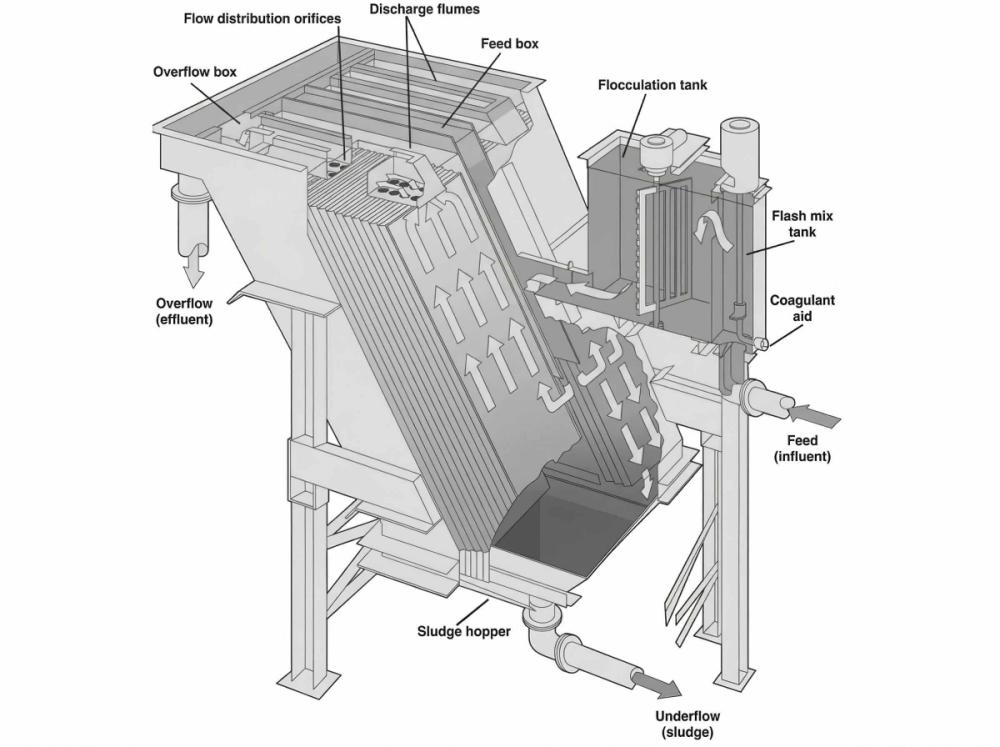

Principio de funcionamiento del clarificador de láminas
Paso 1 – Distribución del afluente
El agua cruda ingresa al clarificador y se distribuye uniformemente en toda la zona de entrada.
Paso 2 – Asentamiento de placa inclinada
Los sólidos suspendidos se depositan en las placas inclinadas, lo que reduce la distancia de sedimentación y aumenta la eficiencia de separación.
Paso 3 – Recolección de lodos
Los sólidos sedimentados se deslizan por las placas y se acumulan en la tolva de lodos.
Paso 4 – Descarga de efluentes clarificados
El agua clarificada se desborda por la parte superior y se recoge para su tratamiento aguas abajo.
Especificaciones técnicas
| Modelo | Capacidad | Dimensiones (m) | Raspador de lodos | Lista de boquillas (DN, GB/JIS/ANSI) | ||||||
| m3/h | L | O | LMX1 H | LMX2 H/H1 | Potencia del motor kW | Entrada | Salida | Salida de lodos | Resaca | |
| EET-X005 | 5 | 2.6 | 1.6 | 2.9 | 3.4/2.5 | 0,25 | 80 | 50 | 50 | 50 |
| EET-X010 | 10 | 3.4 | 1.8 | 3.6 | 3.8/3.0 | 0,25 | 100 | 80 | 50 | 50 |
| EET-X020 | 20 | 3.4 | 2.2 | 3.6 | 3.8/3.0 | 0,25 | 150 | 100 | 50 | 50 |
| EET-X030 | 30 | 4.2 | 2.2 | 4.0 | 3.8/3.0 | 0,25 | 150 | 150 | 50 | 50 |
| EET-X040 | 40 | 4.0 | 2.8 | 4.0 | 3.8/3.0 | 0,25 | 200 | 150 | 50 | 50 |
| EET-X050 | 50 | 4.7 | 2.8 | 4.0 | 3.8/3.0 | 0,25 | 200 | 200 | 50 | 50 |
| EET-X060 | 60 | 4.8 | 3.0 | 4.0 | 3.8/3.0 | 0,25 | 250 | 200 | 50 | 50 |
| EET-X080 | 80 | 5.1 | 3.4 | 4.0 | 4.0/3.2 | 0,25 | 250 | 200 | 80 | 50 |
| EET-X090 | 90 | 6.3 | 3.0 | 4.0 | 4.0/3.2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X100 | 100 | 7.1 | 3.0 | 4.0 | 4.0/3.2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X120 | 120 | 8.3 | 3.2 | 4.0 | 4.0/3.2 | 0,25×2 | 300 | 300 | 80x2 | 50 |
| EET-X150 | 150 | 9.8 | 3.2 | 4.0 | 4.0/3.2 | 0,25×2 | 350 | 300 | 80x2 | 50 |
Nota: La configuración final puede variar según la calidad del agua de alimentación y las condiciones del sitio.
