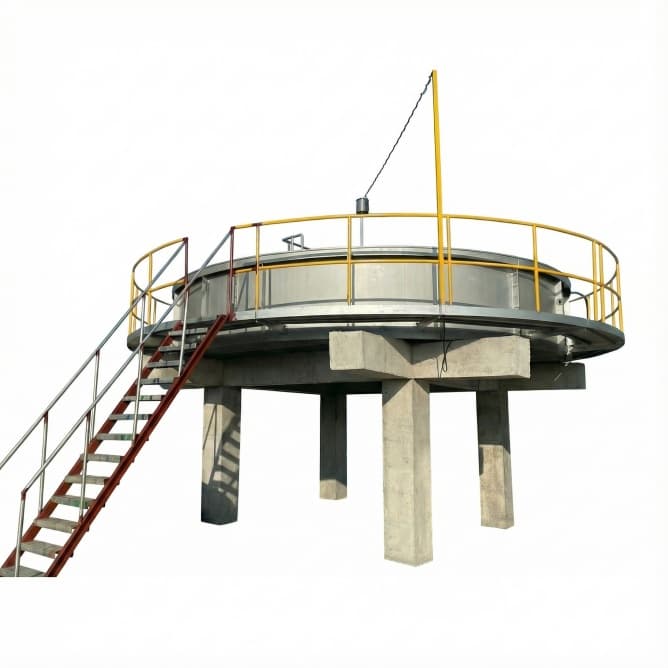

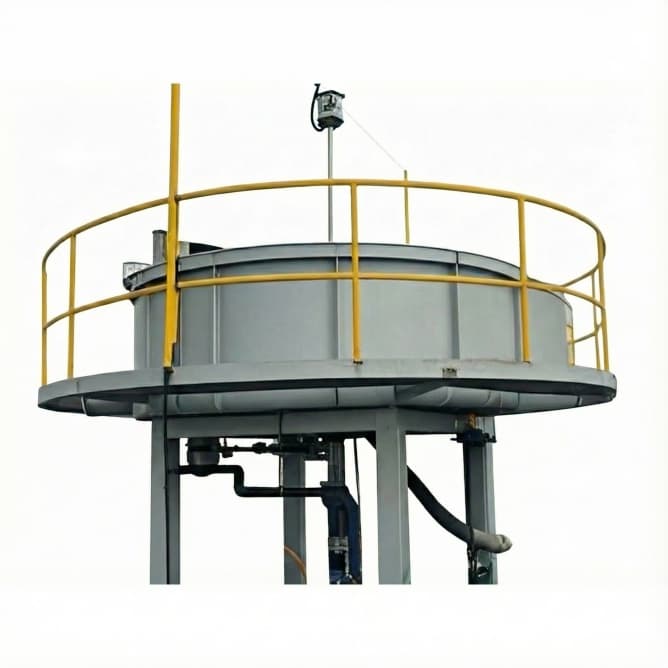

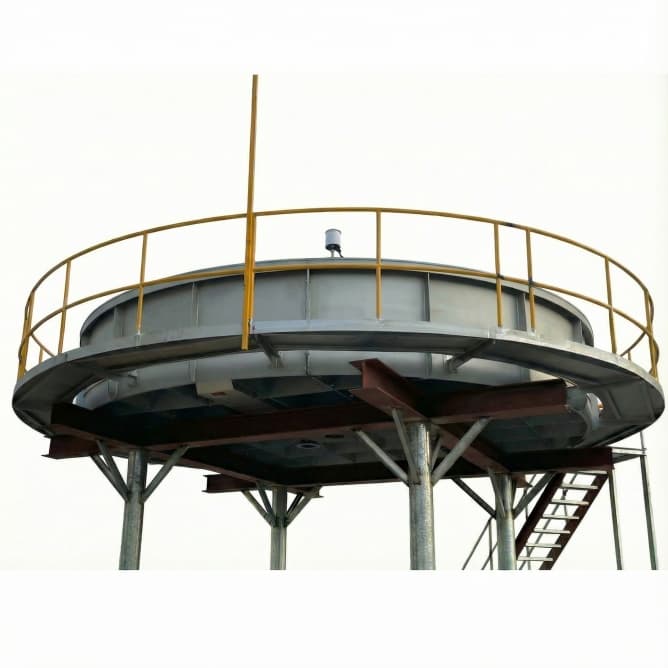

Sistema de flotación por aire disuelto de alta eficiencia en aguas poco profundasEs una unidad de flotación por aire disuelto de poca profundidad y alta eficiencia diseñada para la separación rápida de sólidos suspendidos, aceites y grasas de las aguas residuales.
Su configuración de tanque poco profundo y dispersión de aire optimizada brindan un rendimiento de clarificación estable con un espacio reducido.
Sistema de flotación por aire disuelto (DAF) superficial de alta eficiencia

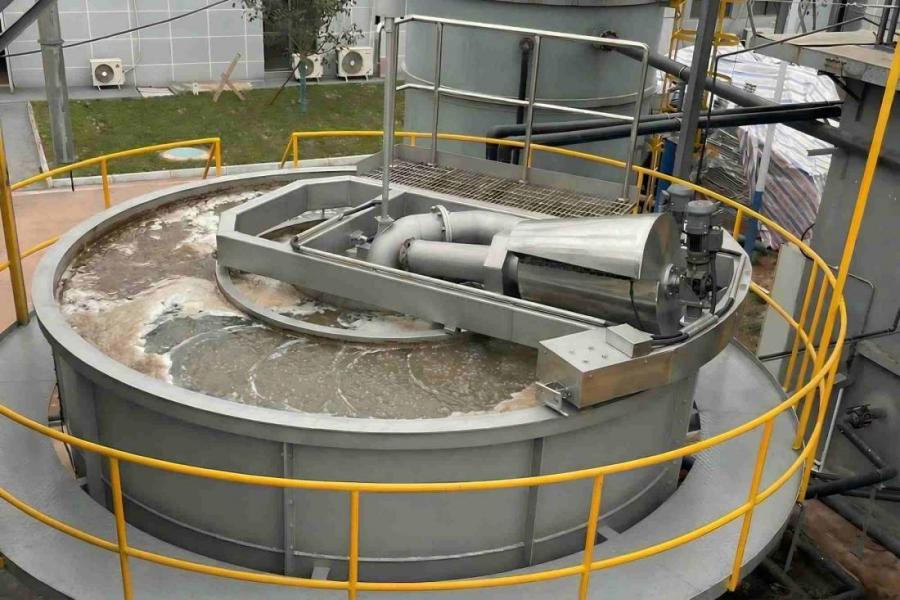

DAF superficial de alta eficienciaEl sistema utiliza tecnología de flotación por aire disuelto combinada con un diseño de tanque poco profundo para mejorar la eficiencia de flotación.
Al generar finas burbujas de aire que se adhieren a los sólidos suspendidos y aceites, el sistema permite una flotación rápida y una separación efectiva en diferentes condiciones operativas.
Características principales
Colocación del sistema
• Se instala después del cribado primario o ecualización como etapa de separación sólido-líquido.
• Se puede colocar antes de los sistemas de filtración o de membrana para reducir la carga.
• A menudo se integra antes del tratamiento biológico para mejorar la eficiencia.
Aplicaciones típicas
• Pretratamiento de aguas residuales industriales (alimentarias, lácteas, textiles, galvanoplastia, etc.)
• Separación de aceite/agua en efluentes de refinerías y petroquímicas
• Eliminación de sólidos suspendidos de alta carga para plantas municipales
• Clarificación de aguas pluviales y escorrentías
• Pretratamiento para sistemas de membranas (UF/RO) y pulido terciario

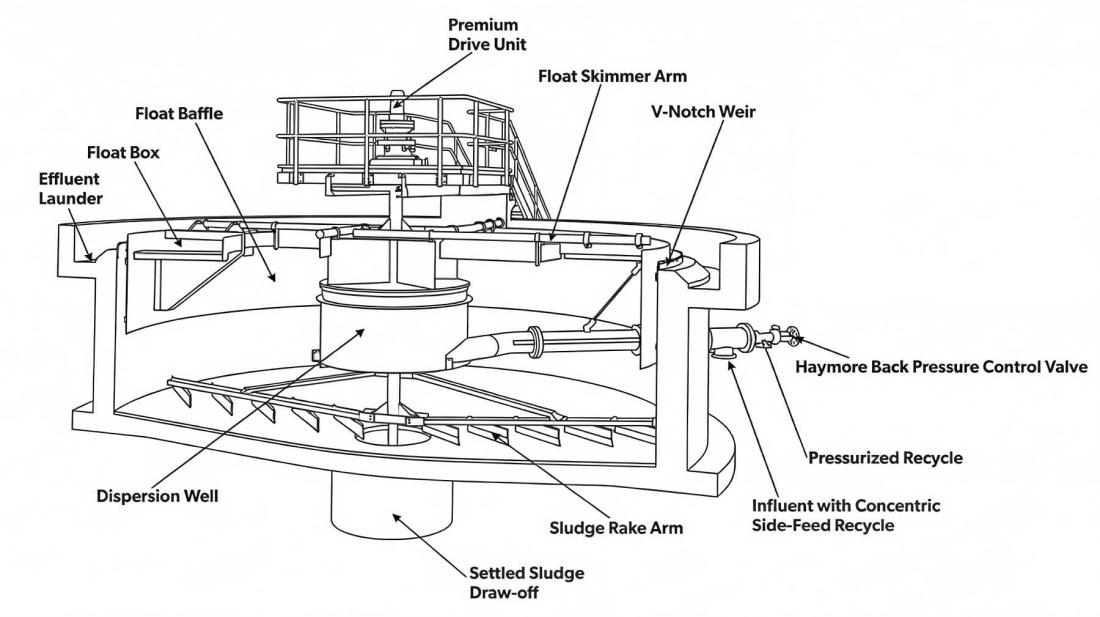

Descripción general del proceso del sistema HSDAF
Paso 1 –Distribución de afluentes
Las aguas residuales ingresan al tanque de flotación y se distribuyen uniformemente en toda la zona de entrada.
Paso 2 –Disolución y liberación del aire
Se libera agua a presión saturada de aire, formando finas microburbujas.
Paso 3 –Separación por flotación
Las microburbujas se adhieren a los sólidos suspendidos y a los aceites, elevándolos a la superficie.
Paso 4 –Eliminación de lodos
Los lodos flotados se desnatan continuamente y se descargan para su posterior manipulación.
Paso 5 –Descarga de efluentes clarificados
El agua clarificada sale del sistema para su tratamiento o descarga aguas abajo.
Especificaciones técnicas
| Modelo | Capacidad m³/h | Dimensiones del tanque (D×H) pulg./mm | Carga operativa T | Potencia del motor kW | Bomba de refuerzo kW | Compresor de aire kW |
| EET-S2 | 15 | 79×26 / 2000×650 | 6.5 | 0.5 | 1.5 | 1.5 |
| EET-S2.4 | 20 | 94×26 / 2400×650 | 9.5 | 0.5 | 2.2 | 1.5 |
| EET-S3 | 35 | 118×30 / 3000×750 | 13.5 | 0.5 | 4 | 1.5 |
| EET-S3.5 | 50 | 138×31 / 3500×800 | 18 | 0.5 | 5.5 | 1.5 |
| EET-S4 | 66 | 157×31 / 4000×800 | 21.5 | 0.5 | 5.5 | 2.2 |
| EET-S4.5 | 120 | 177×31 / 4500×800 | 26.5 | 0.5 | 5.5 | 2.2 |
| EET-S5 | 100 | 197×31 / 5000×800 | 32.5 | 0.5 | 7.5 | 2.2 |
| EET-S6 | 150 | 236×31 / 6000×800 | 43 | 0.5 | 11 | 4 |
| EET-S7 | 180 | 276×33 / 7000×850 | 60 | 1.1 | 15 | 4 |
| EET-S8 | 250 | 315×33 / 8000×850 | 76 | 1.1 | 18.5 | 5.5 |
| EET-S9 | 300 | 354×33 / 9000×850 | 93 | 1.1 | 22 | 5.5 |
| EET-S10 | 400 | 394×33 / 10000×850 | 114 | 1.5 | 30 | 5.5 |
| EET-S11 | 500 | 433×36 / 11000×925 | 149 | 1.5 | 30 | 5.5 |
| EET-S12 | 750 | 472×36 / 12000×925 | 179 | 1.5 | 30 | 5.5 |
| EET-S13 | 900 | 512×36 / 13000×925 | 210 | 2.2 | 37 | 5.5 |
| EET-S14 | 1000 | 551×41 / 14000×1050 | 258 | 2.2 | 37 | 5.5 |
| EET-S15 | 1200 | 591×41 / 15000×1050 | 328 | 2.2 | 45 | 5.5 |
| EET-S16 | 1600 | 630×41 / 16000×1050 | 340 | 2.2 | 55 | 5.5 |
| Proceso y rendimiento | Tiempo de retención hidráulica (TRH): 3–5 min |
| Carga superficial: 8–15 m³/m²·h | |
| Capacidad de tratamiento/carga: hasta ~10 m³/m²·h | |
| Eliminación de sólidos suspendidos (SS): hasta ~98%+ | |
| Eliminación de color: hasta ~95% | |
| Eliminación de DQO: hasta un 90 % aproximadamente | |
| Consumo químico: PAC reducido hasta ~150 ppm | |
| Reducción de polímeros: PAM reducido ~2 ppm |
| Especificaciones de diseño y configuración | Sistema de aire: Unidad de saturación y reciclaje de aire presurizado |
| Inyección de microburbujas: Sistema integrado de generación de microburbujas | |
| Eliminación de espuma: Conjunto de raspador y desnatador de superficie | |
| Componentes estructurales: Soporte estructural y plataforma de acceso | |
| Volumen de suministro: Unidad HSDAF estándar con accesorios y documentación |
Nota: Las especificaciones mencionadas anteriormente representan las características generales de diseño del sistema de flotación por aire disuelto superficial de alta eficiencia. La configuración final se determina en función de la calidad del agua del afluente y los requisitos del proyecto.
