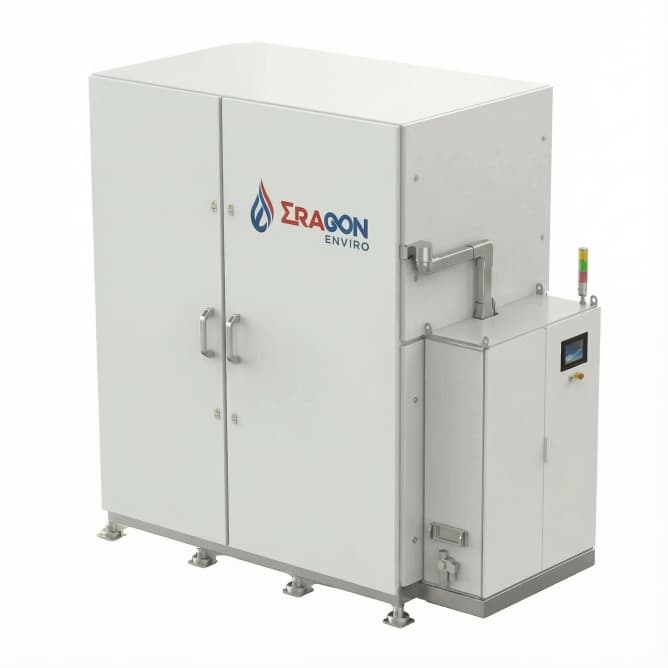

Evaporador MVR Serie ENVR™ - Sistema de evaporación por recompresión mecánica de vapor

Evaporador MVR ENVR™: Concentración de ZLD y recuperación de agua de alta eficiencia energética

Evaporador MVR ENVR™concentra aguas residuales industriales evaporando agua en condiciones controladas y recuperando calor latente mediante recompresión mecánica de vapor.

El sistema está diseñado para un funcionamiento continuo, ofreciendo una alta eficiencia de concentración y minimizando la demanda externa de calor y vapor.

Características principales

• Ventilador de circulación MVR de alta eficiencia para recompresión de vapor

• Control automatizado de temperatura y presión para una evaporación estable.

• Riesgo de escalamiento reducido mediante un diseño optimizado del intercambio de calor

• Bajo nivel de ruido, baja vibración y tamaño compacto.

• Sistema integrado de control y monitorización PLC

Colocación del sistema

• Se instala después de las etapas de tratamiento primario y secundario de aguas residuales.

• Integrado en sistemas de descarga cero de líquido (ZLD) como unidad de concentración final

• Se utiliza aguas abajo de los procesos de membrana o de las etapas de clarificación para minimizar el volumen del efluente.



Aplicaciones típicas

• Concentración y reducción del volumen de aguas residuales industriales

• Proyectos ZLD para industrias de enchapado, metalurgia y acabado de superficies

• Concentración de efluentes industriales con alto contenido de DQO y TDS

• Recuperación de agua destilada de alta calidad para su reutilización o descarga segura

• Corrientes de aguas residuales provenientes de limpieza, decapado, lavado ácido, recortes y emulsiones.

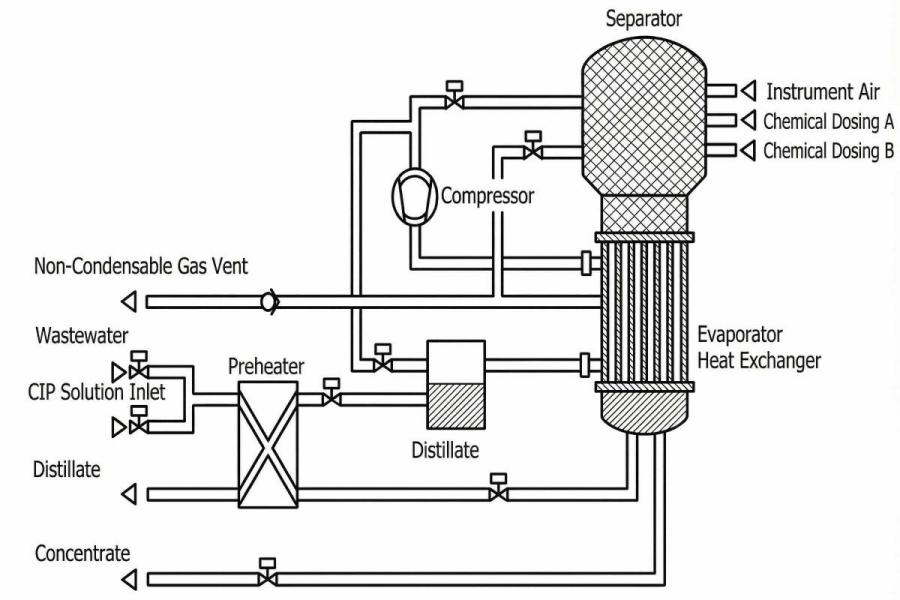

Descripción general del proceso del sistema de evaporación MVR

Paso 1 – Alimentación de aguas residuales

Las aguas residuales industriales se introducen en el evaporador en condiciones de caudal y temperatura controladas.

Paso 2 – Evaporación y generación de vapor

El agua se evapora, produciendo vapor mientras los sólidos disueltos permanecen en el concentrado.

Paso 3 – Recompresión de vapor

El vapor generado es comprimido por el ventilador MVR para aumentar la temperatura y la presión.

Paso 4 – Reutilización del calor y condensación

El vapor recomprimido transfiere calor al sistema y se condensa en agua recuperada.

Paso 5 – Descarga de concentrado

Las aguas residuales concentradas se descargan para su posterior tratamiento o cristalización.

Especificaciones técnicas

Los siguientes datos de rendimiento se basan en condiciones de prueba estándar. El rendimiento real puede variar según la calidad del agua de alimentación y los parámetros de operación.

Nota:

• Agua de alimentación: agua del grifo; dureza ≤ 10 °dH; temperatura de entrada ≥ 15 °F.
• Los valores mostrados se refieren a una unidad a temperatura normal de funcionamiento.
• Todos los datos se basan en pruebas con agua del grifo. El rendimiento real puede variar según las condiciones del lugar.
• Los datos de rendimiento para aguas de proceso específicas se confirmarán mediante cálculos de ingeniería específicos del cliente.
