El sistema de desalinización DTRO montado sobre patines está diseñado para corrientes de aguas residuales en las que los sistemas de ósmosis inversa convencionales sufren de rápida formación de incrustaciones y un rendimiento inestable.

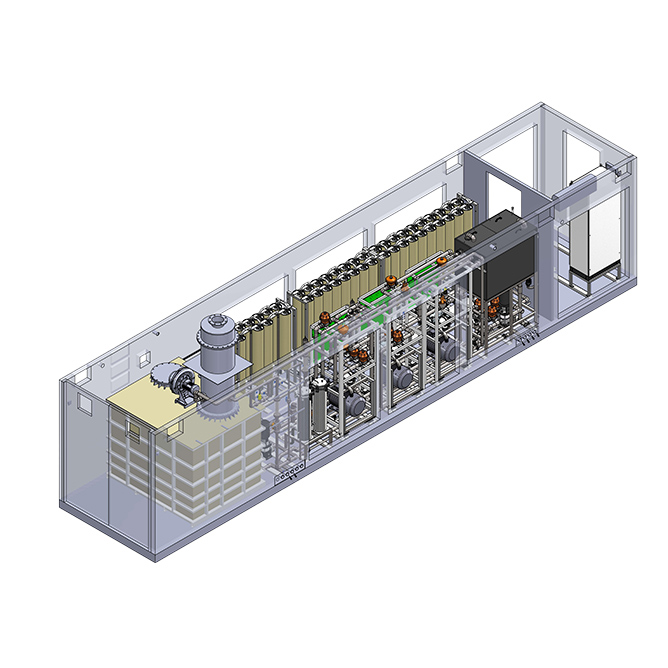

Al utilizar la tecnología de membrana de tubo de disco, el sistema permite una desalinización y concentración confiables en condiciones de alta salinidad y alto nivel de suciedad.El sistema se suministra como un paquete montado sobre patines y también se puede integrar en un recinto en contenedor para entornos hostiles, sitios remotos e implementación rápida.
Brindamos soporte de ingeniería que incluye orientación en la selección del sistema, sugerencias de análisis del agua de alimentación y optimización de la configuración según los requisitos del proyecto.

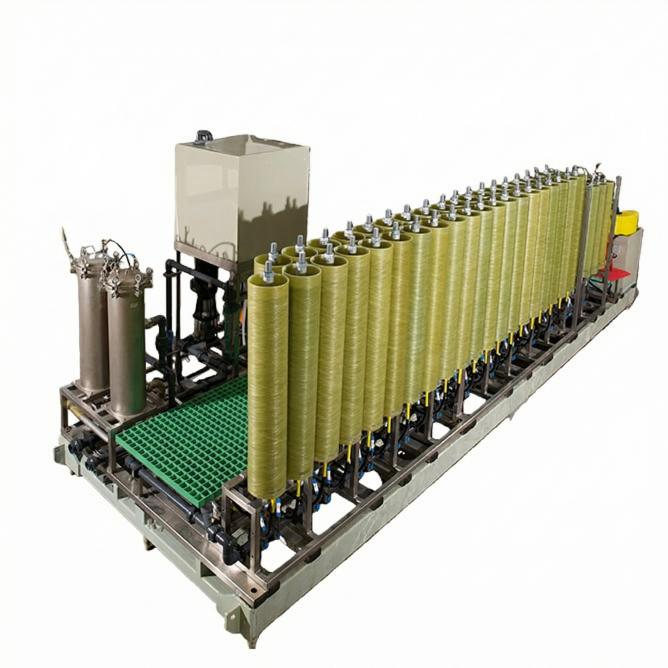

Sistema de ósmosis inversa de tubo de disco (DTRO) montado sobre patín
El sistema DTRO montado sobre patines integra módulos de membrana de tubo de disco, bombeo de alta presión e instrumentación de control en un paquete compacto.
Está diseñado para aplicaciones que requieren una capacidad antiincrustante mejorada, un rendimiento de alta concentración y un funcionamiento confiable a largo plazo.Dependiendo de las condiciones del proyecto, el sistema DTRO se puede entregar en una configuración montada sobre patines o en contenedores, lo que admite una instalación modular y una implementación flexible en el sitio.
Características principales
Colocación del sistema
•Fuente de agua
agua de mar, agua salobre de alta salinidad, salmuera, aguas residuales industriales altamente contaminantes
•Rol del proceso
Unidad robusta de desalinización/concentración profunda para condiciones de alimentación adversas
•Uso posterior
reutilización del agua del producto, suministro de servicios públicos o tratamiento de pulido adicional
Aplicaciones típicas
• Desalinización de agua de mar en condiciones de alto riesgo de ensuciamiento
• Concentración de salmuera de alta salinidad y reducción de volumen
• Pretratamiento ZLD y gestión de aguas residuales con alto contenido de TDS
• Servicios industriales costeros y suministro de agua de proceso
• Sitios remotos que requieren un rendimiento de desalinización estable

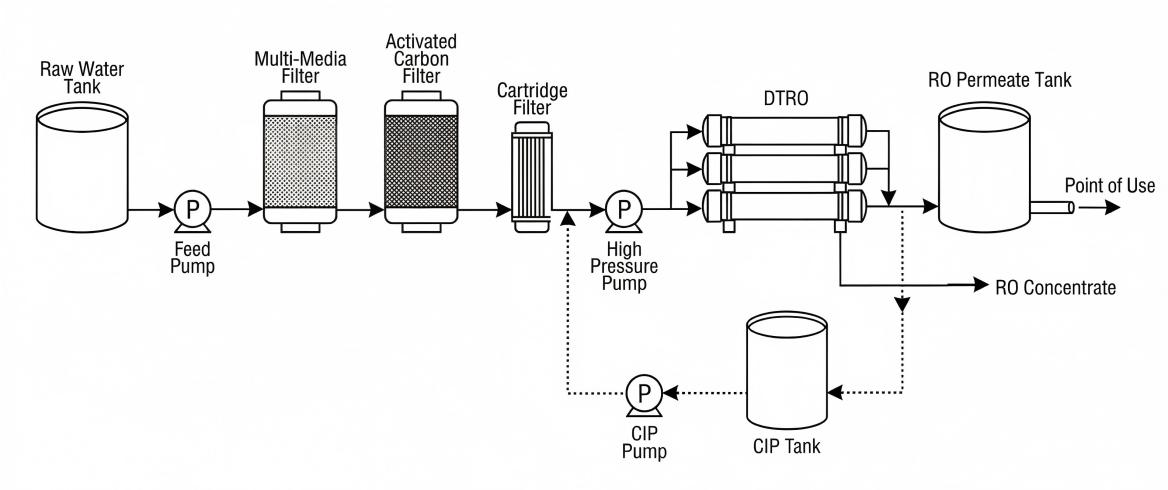

Descripción general del proceso del sistema DTRO
Paso 1 – Pretratamiento del agua de alimentación
Las aguas residuales crudas se pretratan mediante filtración multimedia, de carbón y de cartuchos para reducir los sólidos suspendidos y proteger las membranas DTRO.
Paso 2 – Bombeo a alta presión
El agua de alimentación acondicionada se presuriza mediante una bomba de alta presión para cumplir con los requisitos operativos de DTRO.
Paso 3 – Separación por ósmosis inversa con tubo de disco
El agua pasa a través de módulos de membrana de tubo de disco, logrando una separación efectiva en condiciones de alta salinidad y alta contaminación.
Paso 4 – Recolección de permeado
El permeado tratado se recoge en el tanque de permeado de ósmosis inversa para su reutilización o utilización posterior.
Paso 5 – Descarga de concentrado
La salmuera concentrada se descarga para su posterior tratamiento, reducción de volumen o procesamiento ZLD.
Paso 6 – Limpieza CIP
Un sistema CIP dedicado permite la limpieza química para restaurar el rendimiento de la membrana y garantizar un funcionamiento estable a largo plazo.
Especificaciones técnicas
| Modelo | EET-DTRO-M25 | EET-DTRO-M50 | EET-DTRO-M100 | EET-DTRO-M300 |
| Capacidad | 25 metros3/d | 50 metros3/d | 100 metros3/d | 300 metros3/d |
| Presión de alimentación | ≥2 barras | ≥2 barras | ≥2 barras | ≥2 barras |
| Conexión de entrada de alimentación | DN25 | DN25 | DN50 | DN100 |
| Conexión de salida de permeado | DN25 | DN32 | DN50 | DN65 |
| Conexión de salida de concentrado | DN32 | DN40 | DN40 | DN80 |
| Potencia instalada (kW) | 22 | 55 | 70 | 120 |
Largo x Ancho x Alto (pulgadas/mm) | 354x94x110 / 9000x2400x2800 | 354x94x110 / 9000x2400x2800 | 236*2x94x110 / 6000*2x2400x2800 | 472*2x94x110 / 12000*2x2400x2800 |
| Tamaño del contenedor (pies) | 30 | 30 | 20*2 | 40*2 |
| Parámetros de funcionamiento | Tasa de recuperación: 60%-80% |
| Rechazo de sal: 99% | |
| Temperatura de diseño: 25°C | |
| Temperatura de funcionamiento: 5-40°C | |
| TDS del agua de alimentación: < 35000 mg/l | |
| Presión mínima de alimentación: 2 bar |
| Materiales | Tubería de alta presión: SS316L |
| Tubería de baja presión: uPVC | |
| Bastidor de patín: SS304 | |
| Armario de control eléctrico: IP54, chapa de acero recubierta de aluzinc | |
| Carcasa del filtro de pretratamiento: FRP | |
| Recipiente a presión de ósmosis inversa: FRP, 1000 psi (75 bar) |
| Configuraciones opcionales | 1. Opciones de pretratamiento: DAF / Separación magnética de alto gradiente (HGMS) | |
| 2. Sistema de bomba de refuerzo | 3. Sistema de transferencia de agua del producto | |
| 4. Postratamiento: Sistema de Remineralización | 5. Kit de repuestos para dos años | |
Nota: La configuración final puede variar según la calidad del agua de alimentación y las condiciones del sitio.
